一、概述

本機專門測試DC線、耳機線、USB線、插頭引出線及電線之搖擺、彎曲試驗，方法是將試樣固定在夾具上，并加一定荷重，試驗時夾具左右擺動，經一定次數后，檢視其斷線率；或至無法通電時，查看其總計擺動次數。本機能自動計數，試樣彎折至斷線無法通電時，并能自動停止操作，符合GB2099、UL817、VDE標準要求。

二、主要技術參數

1. 試驗速度：10-60次/分鐘可調，LED數字顯示；

2. 彎折角度：0-180°可調

3. 試驗樣品：每次同時進行6組電線試驗

4. 搖擺次數一共7個計數器，其中1個為總搖擺次數0-999999可設定，其余6個為每個工件1個，用于對每個工件試樣從試驗開始到彎斷時的次數進行計數

5. 砝碼重量：50g 、100g、 200g、 300g、 500g各6個

6. 夾具弧度：R12.7mm(6套)

7. 試樣直徑范圍：0.1mm-8mm

8. 工作電源：AC220V/50Hz；總功率：200W

9. 外形尺寸約：L850*W600*H750

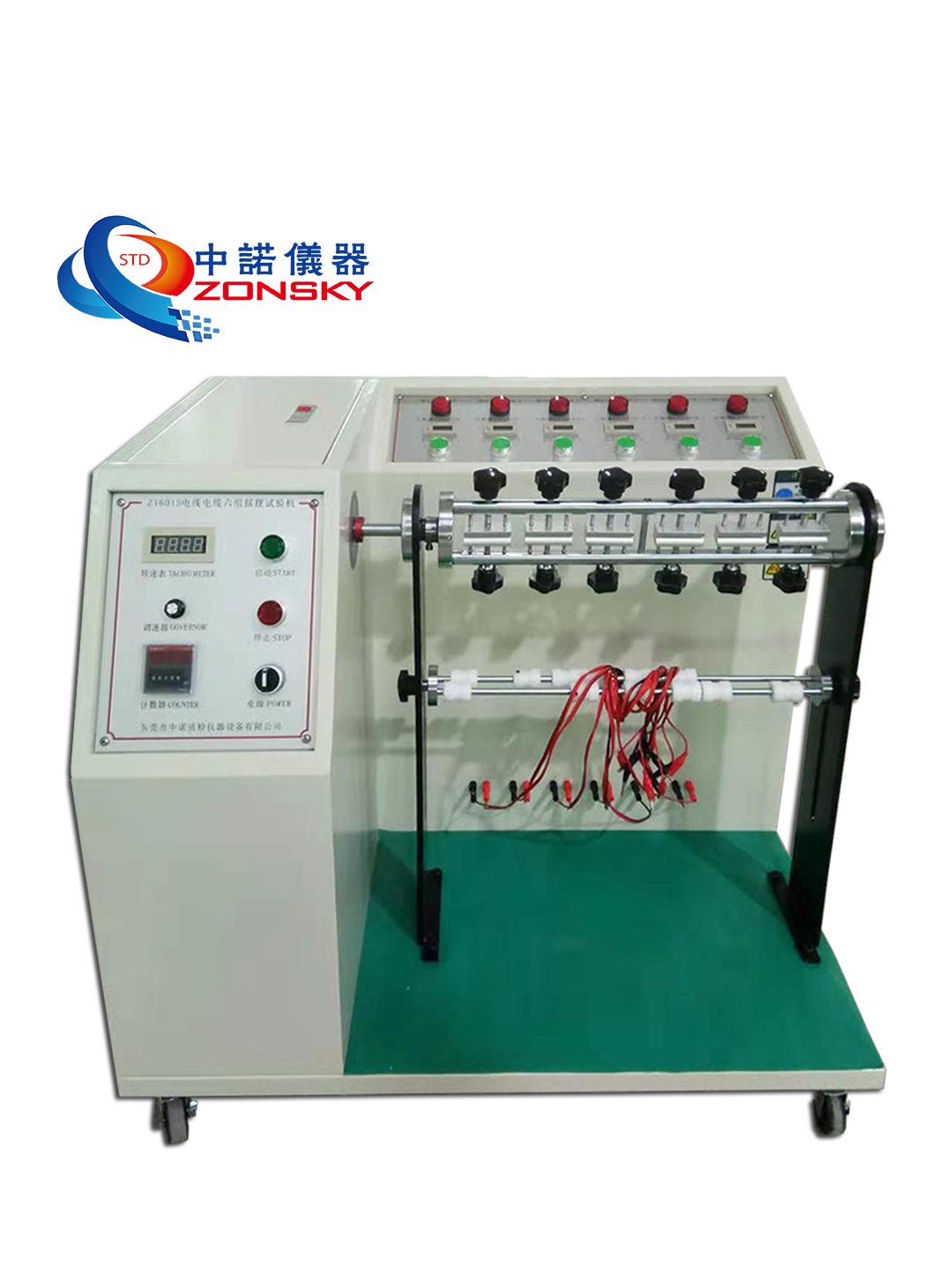

   三、產品外觀展示圖

1. 操作面板示意圖

   圖2中：電 源（開/關）：用于控制試驗機電的通斷。

   停 止：在試驗期間，按下此按鈕，試驗機停止試驗。

   啟 動：按下此按鈕，試驗開始運行。

   速度調節：用于調節與控制試樣夾具搖擺的速度。

   速度顯示：用于顯示搖擺過程中的速度

   計數器：用于計數搖擺的總次數

   圖3中：1-6啟動：對應六工位中每1項試樣工位通電啟動

   1-6計數器：對應六工位中每1項試樣工位運轉次數

   1-6指示燈：每1項對應試樣工位運轉情況，正常通電運轉時指示燈亮

   五、使用方法

1. 將機器正常連接電源220V，確保穩定電源；

2. 將測試產品的引線插頭片的正負極連接，然后固定于儀器試驗夾具之間，將被測引線穿過限位桿，掛上所需測試重量的砝碼，然后將試件引線的正負連接于相應工位的接線柱上，讓接線柱與試件線串連構成回路。

3. 旋轉打開電源開關；

4. 調節搖擺測試時彎折的角度，具體步驟如下：

• 搖擺角度調整方法

  打開試驗主機左側上封板，松開偏心輪下面的螺母（見下圖），然后調角度調節螺絲邊觀察主機左側的“角度對照器”使搖擺角度的指針達到試驗所需要的角度，待角度調好后再將螺母擰緊。

1. 試驗次數的設置：輕按總計數器上的 ·RST 清零鍵將計數歸零，通過 ＋ 和 － 來設定所需測試次數。然后將各測試工位上方的計數表計數清零；

2. 將速度調節旋鈕回轉至最左邊（左慢右快）。此步驟是為防止因上次測試速度過快未復位，從而影響本次測試時開機就速度過快，電機壽命易縮短；

3. 輕按啟動 鍵測試開始。如需測試哪一個工位，可以點擊該工位上方綠色 START 按鍵，亮燈，表示該工位正常運行。

4. 調節測試速度的快慢，通過速度顯示表上面的數值，可以慢慢向右調節到達理想測試速度；

5. 當測試達到預定次數后，儀器自動停機。

• 在試驗過程中，如某一工位上的被測試線材已斷裂，則該工位的計數表將會自動停止計數。此時用戶可根據需要停機檢查或換上新試樣，也可繼續試驗到結束；

  六、維護保養

1. 試驗機的傳動機構及運動部位要定期加潤滑油和定期固緊；

2. 非工作時應切斷所有電源，擺動機構上不要放置重物；

3. 擺動機構上，要經常噴灑防銹劑；以起到保護機器表面的作用；

4. 做好設備的接地工作；

   七、注意事項

1. 與相鄰的墻壁或其他機器體之間的距離大于60cm；

2. 為了穩定地發揮試驗機的性能，應選擇溫度為10℃—35℃，相對濕度不大于85%的場所；

3. 安裝場所的環境溫度切忌急劇變化；

4. 應安裝在水平的地面上（安裝時應用水平儀在地面上確認）；

5. 應安裝在無直射陽光的場所；

6. 應安裝在通風良好的場所；

7. 應安裝遠離可燃物、爆炸物及高溫發熱源的地方，以免發生為災；

8. 應安裝在灰塵少的場所；

9. 盡可能地安裝在靠近供電電源的場所，本試驗機僅適用于單相220V交流電源；

10. 試驗機外殼必須可靠接地，否則有觸電危險；

11. 電源進線端應接有同容量以上具有漏電保護的空氣開關和接觸器，以便緊急時立即切斷電源；

12. 機器運行時，切勿用手觸摸除控制面板以外部分，以防擦傷或擠傷；

13. 如需搬移機器，務必在切斷電源后，冷卻5分鐘再操作
