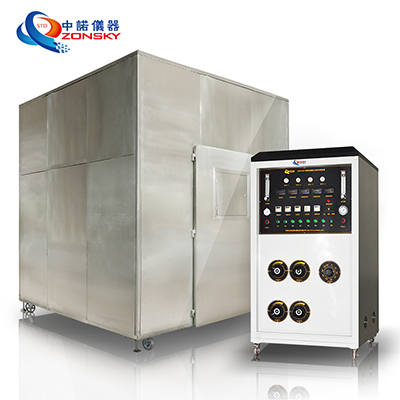

中壓耐火電纜線路完整性燃燒試驗機

適用于配電網或工業裝置中額定電壓6kv到35kv固定安裝的擠包絕緣耐火（包括無鹵低煙阻燃耐火）電力電纜在火災條件下是否保持線路完整性。

符合標準：

2.1 符合TICW8-2012《額定電壓6kv（Um=7.2kv）到35kv（Um=40.5kv）擠包絕緣耐火電力電纜》標準要求。

2.2符合GB/T19216.21-2003《在火焰條件下電纜或光纜的線路完整性試驗 第 11部分：試驗裝置—火焰溫度不低于 750℃的單獨供火》標準要求；

2.3符合IEC60331-11:2009《Tests for electric cables under fire conditions – Circuit integrity –
Part 11: Apparatus – Fire alone at a flame temperature of at least 750 °C》標準要求。

主要參數：

3.1燃燒箱：容積20M² 。長3000mm，寬2700mm，高2500mm，燃燒室的一面是帶有玻璃觀察窗的門。圍墻在地面上開了若干個通氣孔，地面通氣孔的總面積為50cm²±10cm²，在試驗期間使內部一直處于大氣壓下。并安裝有排煙裝置；

3.1 試樣支撐裝置：試樣托架總共有3個托線環，金屬環的內徑大約為150 mm，金屬環之間距離為500mm，并用直徑（10士2) mm的圓鋼棒制造。試驗時將試樣放于托線環上,試樣的一端固定夾住以防移動，另一端則支撐著以允許試樣由于熱膨脹作縱向移動。

3.2 試驗電氣連接裝置：

3.2.1 在試驗過程中，每根芯線進行電氣連接。在試樣靠近變壓器一端每根芯線跟變壓器的輸出端連接，在遠離變壓器的試樣另一端所有導體全部懸空。變壓器有足夠容量使達最大允許泄漏電流時仍可保持要求的試驗電壓。在試驗過程中，給試樣施加工頻電壓，其波形、容許偏差及試驗電壓的測量均滿足GB/T3048.8-2007標準第4條的要求；

3.2.2 變壓器功率：5KVA

3.2.3 試驗電壓：0~50KV連續可調。

3.2.4 試驗電流：100mA

3.2.5 電壓誤差：±3%

3.3 熱源：帶有文丘里混合器的噴火面標稱長度為500mm的帶型丙烷氣體噴燈。噴火面標稱寬度為15mm，噴火面上有三排交錯排列的標稱直徑為1.32mm，中心距為3.2mm的鉆孔；

3.4 溫度測量：采用Φ1.5mm礦物絕緣不銹鋼護套的K型熱電偶（符合BS EN 60584-1標準）測量；把噴燈放在與熱電偶水平距離約為45mm(x mm)，與熱電偶中心線垂直向下距離為75mm(y mm）的位置上。

3.5 燃?xì)饪刂葡到y(tǒng)：由調節閥、高壓自動點火器、熄火裝置、控制熱電偶、丙烷氣瓶、螺旋閥、壓力表、流量計、文丘里混合器、噴燈、球閥、壓縮空氣罐等組成。

3.6 GB/T 19216.11-2003標準噴燈系統驗證：

3.6.1 測量溫度：采用兩根Φ1.5mm礦物絕緣不銹鋼護套的K型熱電偶（符合GB/T16839.1標準）測量；

3.6.2 火焰溫度：750°～1000°可調。

3.6.3 燃燒氣體：純度達98％的丙烷。

3.6.4助燃?xì)怏w：壓縮空氣。（氣壓需達到0.8Mba以上，客戶自備）；

3.6.5 流量計：采用質量流量計二個。空氣流量：0~80L/min，丙烷（燃?xì)猓┝髁浚?~5L/min。流量可調；

3.6.6 熱電偶安裝位置：把噴燈放在與熱電偶水平距離約為45m m(x mm)，與熱電偶中心線垂直向下距離為70 mm(y mm）的位置上；

3.6.7 驗證判定：兩個熱電偶在10 min時間的讀數平均值在（750±₀⁵⁰）℃要求范圍內，且兩個熱電偶讀數平均值的最大差值不超過40℃，則應認為通過驗證。為了得到平均值，每30s至少應測量一次；

3.6.8 驗證計時器：0~99.99min任意設定，到達設定值時自動停止，精度：±1s/h。

3.7 GB/T19216.12-2008熱源的驗證

3.7.1 測量溫度：采用兩根Φ1.5mm礦物絕緣不銹鋼護套的K型熱電偶（符合GB/T16839.1標準）測量；

3.7.2 火焰溫度：750°～1000°可調。

3.7.3 燃燒氣體：純度達98％的丙烷。

3.7.4 助燃?xì)怏w：壓縮空氣。（氣壓需達到0.8Mba以上，客戶自備）；

3.7.5 流量計：采用質量流量計二個。空氣流量：0~80L/min，丙烷（燃?xì)猓┝髁浚?~5L/min。流量可調；

3.7.6 熱電偶和噴燈安裝位置：熱電偶測溫頭位于試驗壁前鋒（20±1）mm處。熱電偶的水平線位于試驗壁底部以上約100mm處。試驗壁由長為900mm、高300mm和厚為9mm的不燃性非金屬材料耐熱板組成；噴燈置于與熱電偶水平距離為100mm~120mm，與熱電偶中心線垂直向下距離為40mm~60mm的位置上。

3.7.7 驗證判定：兩個熱電偶在10 min時間的讀數平均值在（830±₀⁴⁰）℃要求范圍內，且兩個熱電偶讀數平均值的最大差值不超過40℃，則應認為通過驗證。為了得到平均值，每30s至少應測量一次；

3.7.8 驗證計時器：0~99.99min任意設定，到達設定值時自動停止，精度：±1s/h。

3.8 點火裝置：采用高壓脈沖自動點火。

3.9 供火時間：0--999min

控制系統：

4.1采用美國NI公司儀器專用開發軟件LabView+采集控制卡，可實現自動數據采集和處理、數據保存和輸出結果。

4.2設備具有下列安全保護裝置：電源超載、 短路保護、控制回路過載保護。具有斷電、短路、報警、試樣擊穿后采用自動報警切斷電源及供氣系統；

4.3全部采用優質器件，確保系統高品質，高速度運行，具有先進性。采用全自動控制方式試驗，實現自動檢測控制、自動完成檢測工作，親切友好的顯示界面，使檢測工作更快、更準。可自動生成溫控曲線及報表輸出.數據采集及打印測試結果。

環境使用條件：

5.1地面平整，通風良好，不含易燃、易爆、腐蝕性氣體和粉塵。

5.2附近沒有強電磁輻射源。

5.3設備周圍留有適當?shù)木S護空間。

5.4溫度：5℃～30℃。

5.5氣壓：86～106kpa。

5.6 AC380V/50HZ。三相五線制

5.7電壓允許波動范圍： AC380V±10%。

5.8頻率允許波動范圍： 50Hz±1%。

5.9要求用戶在安裝現場為設備配置相應容量的空氣、電力開關，并且此開關必須是獨立專門供本設備使用。

5.10設備不工作時，環境的溫度應保持+10～45℃以內，并裝振動燃燒裝置放置于燃燒箱體外。
