ZY6523B 氣體滅火試驗裝置
氣體滅火試驗裝置符合標準GA499.1-2010《氣溶膠滅火系統 第1部分：熱氣溶膠滅火裝置》第6.10、6.11條款、GB 25972-2010《氣體滅火系統及零部件》第6.20.3條。氣體滅火試驗裝置是用于測量氣溶膠滅火系統的專用儀器。
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
ZY6523B氣體滅火試驗裝置
●氣體滅火試驗裝置是用于測量氣溶膠滅火系統的專用儀器。
●主要技術參數：
●試驗裝置由試驗室、滅火系統、瓶組稱重臺、噴嘴管路系統、氧濃度測量系統、溫度測量系統、壓力測量系統、控制系統、燃燒裝置、自動點火裝置、排氣氣統、清潔裝置等組成。
●試驗空間：長寬高不小于4米，總試驗空間的體積100m3以上。試驗空間的泄壓口，應設在3/4空間高度以上或頂部。

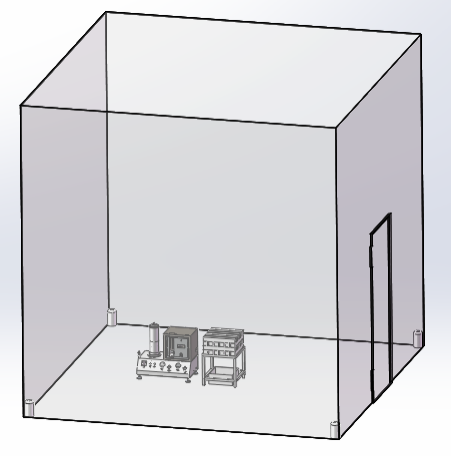

圖2、整體結構示意圖
● 氧濃度測量系統●氧濃度測量范圍：0～25%Vol；
●氧濃度測量分辨率：0.01%
●試驗空間氧濃度測量的三個取樣點與試驗空間中心的水平距離應在850mm～1250mm 之間，距離地面高度分別為0.1H（H為試驗空間高度）、0.5H、0.9H。
● 溫度測量系統
●溫度測量范圍：0℃～1200℃，溫度測量精度：1.0%FS
●試驗空間溫度測量點位置為與試驗空間中心的水平距離應在850mm～1250mm 之間，距離地面高度為0.5H。
●采用1mm的K型熱電偶（Ni-CrNi），測溫儀表時間常數不大于1s。
●壓力測量系統
●噴嘴壓力測量范圍：0～10MPa，噴嘴壓力測量精度：0.25%FS
●系統噴放過程中噴嘴的壓力應通過設置在管道上的壓力傳感器來測得，壓力傳感器距離噴嘴不超過1m，傳感器的精度不低于0.5%。
●控制系統
●上位機：采用電腦控制并處理數據，顯示試驗數據、曲線、記錄試驗結果、監控試驗過程中的火災參數狀態，可直接輸出、打印實驗報告，可顯示煙氧濃度、探測器報警信息、溫度、壓力、噴射質量等信息，自動記錄試驗結果。
●通訊接口：配置多路開關量輸入輸出接口，配置RS485和RS232通訊接口，支持MODBUS-RTU協議，提供數據采集、控制指令，方便用戶搭建數據采集、網絡傳輸、連接其它設備的需要。
●滅火系統
●滅火系統設計由生產單位提供。
●滅火劑瓶組應在20℃±2℃溫度下放置 16 h 以上。
●滅火裝置噴口方向不應正對木垛，使滅火裝置處于正常工作狀態
●瓶組稱重臺
●配置帶有信號通訊功能的地磅秤，對滅火器瓶組進行稱重；
●滅火劑噴射質量測量范圍：0～50Kg/min，質量流量測量檢測精度：0.5％F.S.
●測量、記錄釋放到空間內的滅火劑總量；
●燃燒裝置
●A類火滅火試驗
● 試驗模型

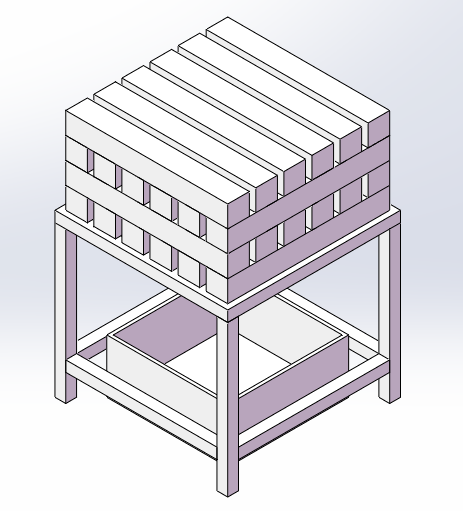

● A類火滅火試驗模型由堆放在金屬支架上的木條構成，木材采用云杉、冷杉或密度相當的松木。木條應經干燥處理，使其含水率保持在9%?13%。木條由四層構成，每層六根方木，方木的橫截面為40mm×40mm的正方形，和長度為300mm（5m3以下試驗空間）或450mm（5m3以上試驗空間），木垛層間呈直角交錯放置，每層方木之間間隔均勻擺成正方形，將方木及層間釘起來形成木垛。
●引燃用燃料盤為鋼質正方形，面積為0.05m2±0.01m2（5m3以下試驗空間）或0.25m2±0.02m2（5m3以上試驗空間），燃料盤高度為100mm，用壁厚6mm的鋼板制成。燃料為商業級正庚烷。
●滅火試驗
●將滅火裝置布置在試驗空間內，其噴口方向不應正對木垛，使滅火裝置處于正常工作狀態。
●將木垛放在鋼質試驗架上，木垛底部距地面高度為300mm（5m3以下試驗空間）或600mm（5m3以上試驗空間），引燃盤置于木垛正下方，盤上沿距木垛底部距離為200mm（5m3以下試驗空間）或300mm（5m3以上試驗空間），試驗架的結構應使木垛底部充分暴露在大氣中。在試驗空間外引燃木垛，但不應受陽光、雨雪等天氣條件的影響，風速不大于3m/s，必要時可采取適當的防風措施。如在室內引燃木垛時，室內空間容積應大于五倍試驗空間容積。

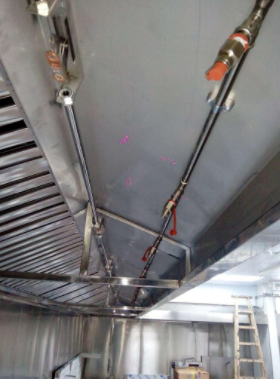

圖3、滅火裝置
●將正庚烷注入引燃盤內，注入量為1.0L（5m3以下試驗空間）或1.6L（5m3以上試驗空間），點燃正庚烷引燃木垛，自由燃燒3min，正庚烷耗盡后，使木垛繼續燃燒3min，在試驗空間外總預燃時間為s，預燃結束后將木垛移入試驗空間，關閉試驗空間所有開口，手動啟動滅火裝置。在滅火期間，由于燃燒引起試驗空間內氧濃度的變化量不應超過1.5%。
●可通過溫度傳感器監測撲滅木垛明火的時間。滅火裝置噴放結束后，試驗空間維持密封10min浸漬期。
記錄滅火裝置撲滅明火的時間，觀察10min浸漬期內有無余火或復燃。
● B類火滅火試驗
●試驗模型
●B類火滅火模型為正方形燃料盤，燃料盤面積為0.1m2（5m3以下試驗空間）或0.25m2（5m3以上試驗空間），燃料盤高度為100mm，用壁厚為6mm的鋼板制成。燃料為商業級正庚烷。
●滅火試驗
●將滅火裝置布置在試驗空間內，其噴口方向不應正對燃料盤，使滅火裝置處于正常工作狀態。
●燃料盤位于試驗空間中央位置，燃料盤底部距地面高度為200mm（5m3以下試驗空間）或300mm（5m3-10m3試驗空間）或600mm（10m3以上試驗空間）。向燃料盤內注入30mm厚（5m3以下試驗空間）或12.5L正庚烷（10m3以上試驗空間），液面距燃料盤沿口距離不大于50mm，底部以清水作墊層。
●點燃盤內正庚烷，預燃30s，關閉試驗空間所有開口，手動啟動滅火裝置。滅火裝置啟動時，由于正庚烷的燃燒引起的試驗空間內氧濃度不應低于正常大氣條件下氧濃度0.5%，在滅火期間，由于正庚烷的燃燒引起試驗空間內氧濃度的變化量不應超過1.5%。
●可通過溫度傳感器監測撲滅正庚烷火的時間。
●最大高度試驗空間濃度分布試驗
●燃料罐
●燃料罐為鋼質圓形，內徑80mm±5mm，高不小于100mm，壁厚5mm～6mm，燃料罐底部墊水，正庚烷深度至少為50mm，液面距燃料罐口至少40mm。
●在噴嘴與燃料罐之間應設置一個與試驗空間同高的擋板，擋板的位置見圖7a）、圖7b），擋板寬度為試驗空間寬度的20%。
●燃料罐共九個，其中八個燃料罐置于試驗空間四墻面對角位置，四上四下交錯放置，下角燃料罐置于地面上，距墻50mm，上角燃料罐口距吊頂300mm，距墻50mm；另外一只燃料罐放置在擋板的后面的地面上。
