ZY6374調壓器靜特性試驗機

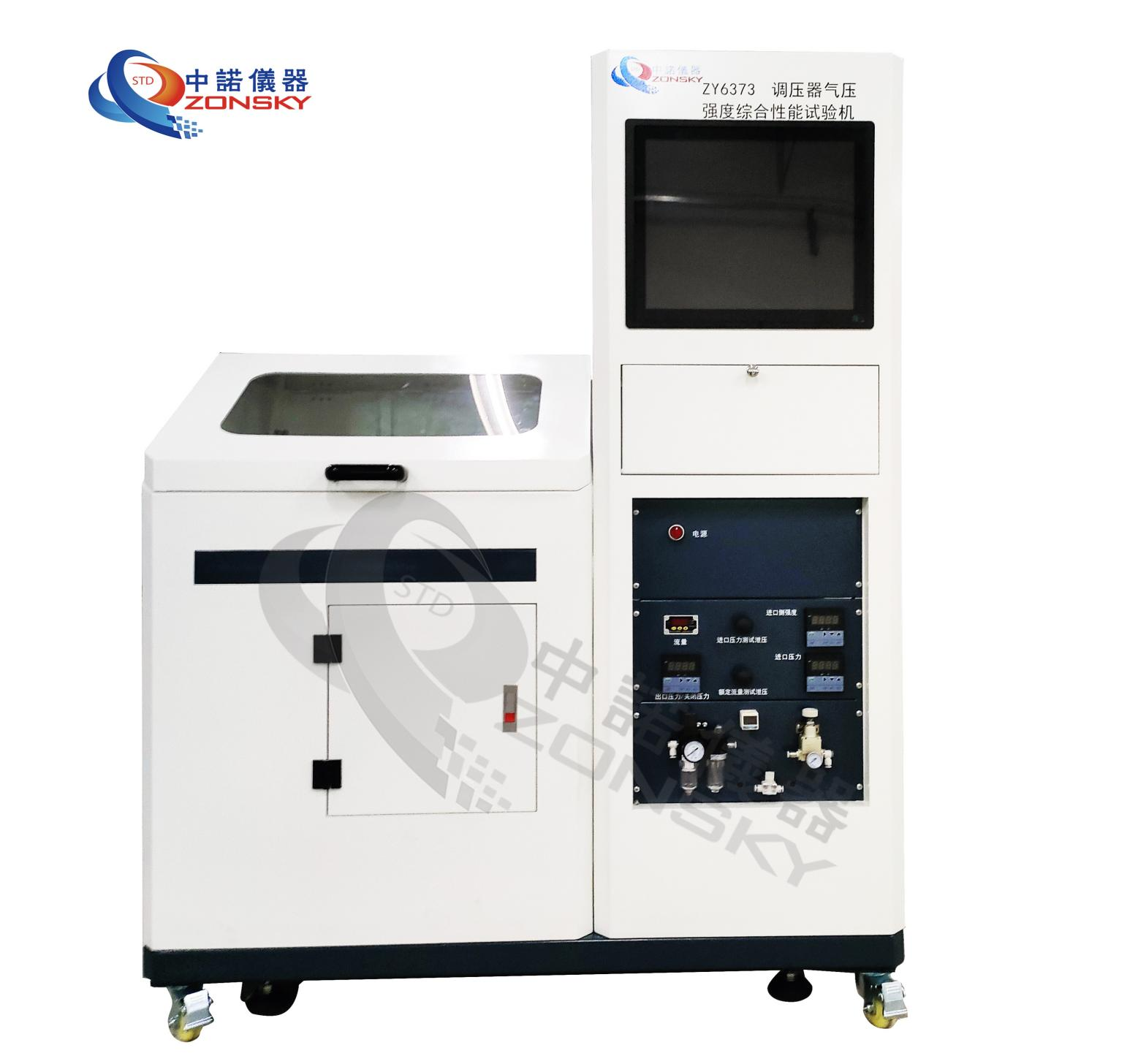

圖1實物圖

圖2調壓靜特性試驗裝置

1、適用范圍：

適用于瓶裝液化石油氣調壓器進口壓力為0.03MPa~1.56MPa，出口壓力為2.80kpa，額定流量小于或等于33L/min，使用環境溫度為-20°C~45°C的家用瓶裝液化石油氣調壓器（家用調壓器）；以及進口壓力為0.03MPa~1.56MPa，出口壓力為2.80kpa±0.50kpa或5.00kpa±0.90kpa，額定流量小于或等于60L/min，使用環境溫度為-20°C~45°C的非家用瓶裝液化石油氣調壓器（非家用調壓器）。

適用于瓶裝液化石油氣調壓器調壓靜特性試驗

2、符合標準：

2.1符合GB35844-2018《瓶裝液化石油氣調壓器》第6.6節標準要求；

符合中華人民共和國城鎮建設行業標準CJ-2008《瓶裝液化石油氣調壓器》標準；

2.2符合美國UL144-2002《液化石油氣調壓器》標準；

2.3符合歐盟EN12864-2001 《最大出口壓力小于20kpa最大流量小于4kg/h的用于丙烷和丁烷及其混合氣的不可調調壓器及其附件》標準。

3、主要功能及特點：

3.1采用氣動泵做壓力源,試驗壓力最高可達3MPa；

3.2試驗過程中,可以自動進行壓力補償;

3.3氣壓試驗臺采用計算機加PLC觸摸屏兩級控制系統,具有測試壓力穩定，壓力測試精度高等特點;

3.4計算機自動控制及按鈕開關手動控制可選.可自動生成壓力、時間曲線,并存儲各項試驗數據,方便隨時打印試驗報告;

3.5計算機自動卸壓和手動卸壓雙重卸壓裝置,加上超壓、超時、泄露報警系統,使整套設備更加安全可靠;

4、技術參數：

4.1試驗環境箱：

4.1.1溫度范圍：150°C~-40°C可設定；

4.1.2箱體尺寸：寬50cm，高60cm，深50cm；

4.1.3溫度均勻度：±2.5°C；

4.1.4降溫速率：1°C/min；

4.1.6升溫速率：4°C/min；

4.2壓力源

4.2.1加壓范圍：0.01～3MPa;

4.2試驗介質：

4.2.2.1采用壓縮空氣；

4.2.2.2輸出壓力：3Mpa；

4.2.2.3輸出流量：空氣 5.0M³/h；

4.2.2.4功率：7.5kw

4.3試驗介質溫度：常溫;（特殊溫度需另訂）

4.4測試工位：3個;（可擴充）

4.5壓力測量精度：±0.5%F.S;

4.6壓力控制精度：±1% F.S;

4.7計時范圍：0～999h;

4.8控制方式：自動/手動。自動采用計算機+PLC+變頻器控制；

4.9升壓速率：0.01~3Mpa；

4.10主機體積：長1750x寬700mmx高1600mm（僅作參考）；

4.11計算機控制柜：長1200x寬800mmx高1300mm（僅作參考）。

4.12儀器整重量：約500kg.

4.13調壓靜特性試驗裝置：由氣體供應調壓器、V1/V2球閥、V3/V4球閥、進口壓力計、出口壓力計、試驗調壓閥、溫度計、流量調節閥、流量計管道。
