ZY6448 消防泵組綜合性能試驗臺(電動機消防泵組性能試驗裝置)
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
1、適用范圍：
1.1適用于輸送介質以清水、泡沫滅火劑或泡沫溶液為主要滅火劑的消防泵。
1.2適用于消防泵流量、壓力、轉速、軸功率、泵效率、連續運轉、振動、聯軸器測量；
1.3聯軸器起動循環試驗；
1.4工作壓力0.20Mpa~4.0Mpa，
1.5流量：（35~720）m3/h；
1.6通徑為DN25~DN250mm
2、符合標準：
2.1符合GB 6245-2006《消防泵》和GB/T3216-2016標準
3、主要技術參數：
3.1適用工件：DN25~DN250mm消防泵；

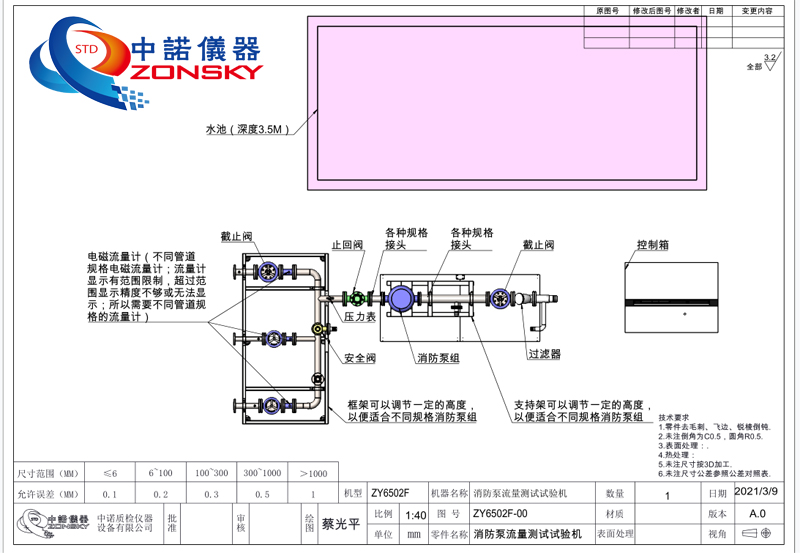

3.2主要配置：由儲水池、高壓管路、高低壓力泵、測量?jī)x表及計算機集成控制柜組成；
3.3試驗介質：水；

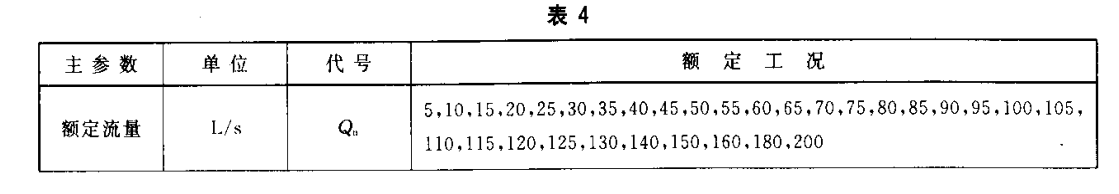

3.4工況流量性能試驗見下表
3.5壓力采集精度：±0.05MPa；
3.6壓力傳感方式：電流變送器方式；
3.7儲水罐：采用水池儲水；建議容積為3.5m深、長寬10米*10米（需方自備）
3.8轉速測量：采用轉速計測量；
3.9振動：采用X、Y軸振動測量?jī)x；
3.10溫度測量；采用溫度熱電偶，直徑為1.0mm k型熱電偶，溫度范圍為0~300°C
3.11電源：AC380V,功率：250KW；
3.12控制箱：1200*750mm*1400mm。
3.13配件清單
|
序號 |
名稱 |
規格 |
壓力等級 |
數量 |
|
1 |
過濾器 |
DN250 |
1.6MPA |
1 |
|
2 |
截止閥 |
DN250 |
6.4MPA |
2 |
|
3 |
截止閥 |
DN150 |
6.4MPA |
1 |
|
4 |
截止閥 |
DN100 |
6.4MPA |
1 |
|
5 |
電磁流量計 |
DN250 |
6.4MPA |
1 |
|
6 |
電磁流量計 |
DN150 |
6.4MPA |
1 |
|
7 |
電磁流量計 |
DN100 |
6.4MPA |
1 |
|
8 |
壓力表 |
0~6MPA |
|
4 |
|
9 |
安全閥 |
5.0MPA |
|
1 |
|
10 |
轉速計 |
0~5000r |
|
1 |
|
11 |
止回閥 |
水平 |
6.4MPA |
1 |
|
12 |
法蘭板 |
DN100~250 |
1.6與6.4MPA |
若干 |
