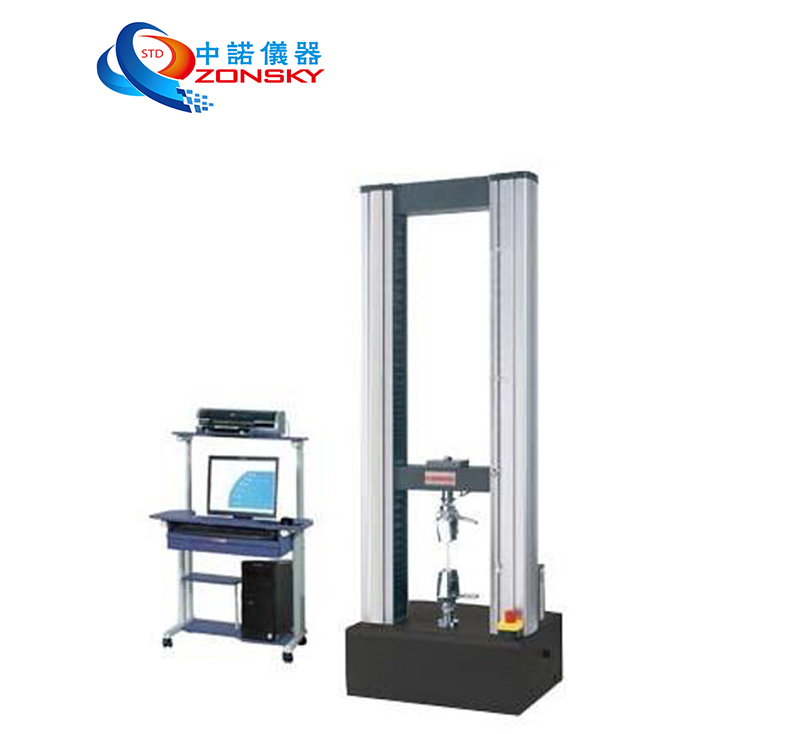

ZY6098A 灑水噴頭工作載荷和框架強度試驗機
符合GB5135.1-2019《自動噴水滅火系統 第1部分：灑水噴頭》第7.10節“工作載荷的確定和框架強度試驗”。
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
、適用范圍：
1.1適用于灑水噴頭工作載荷的確定和框架強度試驗；
1.2 灑水噴頭工作載荷的確定：
1.2.1取10只噴頭試樣用以測量工作載荷。將試樣在室溫下牢固地安裝于試驗裝置上，在噴頭的入口施加 1.2Mpa。使用分辨率為0.001mm的變形測量儀表測量噴頭承載點間的距離變化；
1.2.2卸去灑水噴頭入口施加的壓力，以適當?shù)姆椒ǔ婎^的熱敏感元件，當噴頭框架溫度恢復至室溫后，再次測量變形；
1.2.3 以不超過 500N/min的加壓速率向噴頭施加機械載荷，直至噴頭框架變形數值回到加1.2MPa壓力時的數值，此機械載荷即為該試樣的工作載荷。計算10只試樣的平均工作載荷；
1.3框架強度試驗：在1.2節試驗的10只噴頭試樣中任取 5只試驗，以不超過500 N /min的加壓速率給噴頭試樣施加兩倍平均工作載荷的機械載荷，保持此載荷((15士5)s后卸去載荷。記錄此時的變形值，計算框架的的永久變形；
1.4 壓力源：采用ZY6381-PC消防噴頭水壓密封和強度試驗機作壓力源。
2、符合標準：
符合GB5135.1-2019《自動噴水滅火系統 第1部分：灑水噴頭》第7.10節“工作載荷的確定和框架強度試驗”。
3、主要技術參數：
3.1變形量測量：采用變形量測量儀表，精度為0.001mm，量程為0-10mm；
3.2框架強度試驗：
3.2.1采用定量壓力機；
3.2.2壓力范圍：0~10KN;
3.2.3試驗力示值誤差：示值的±0.5%以內
3.2.4無級速度調節范圍：0.01—500mm/min
3.2.5有效拉伸空間（不含夾具）：500mm
3.2.6測試寬度：380mm
3.2.7功率：400W。
3.2.8采用松下伺服電機
3.2.9配滾珠絲桿
1.1適用于灑水噴頭工作載荷的確定和框架強度試驗；
1.2 灑水噴頭工作載荷的確定：
1.2.1取10只噴頭試樣用以測量工作載荷。將試樣在室溫下牢固地安裝于試驗裝置上，在噴頭的入口施加 1.2Mpa。使用分辨率為0.001mm的變形測量儀表測量噴頭承載點間的距離變化；
1.2.2卸去灑水噴頭入口施加的壓力，以適當?shù)姆椒ǔ婎^的熱敏感元件，當噴頭框架溫度恢復至室溫后，再次測量變形；
1.2.3 以不超過 500N/min的加壓速率向噴頭施加機械載荷，直至噴頭框架變形數值回到加1.2MPa壓力時的數值，此機械載荷即為該試樣的工作載荷。計算10只試樣的平均工作載荷；
1.3框架強度試驗：在1.2節試驗的10只噴頭試樣中任取 5只試驗，以不超過500 N /min的加壓速率給噴頭試樣施加兩倍平均工作載荷的機械載荷，保持此載荷((15士5)s后卸去載荷。記錄此時的變形值，計算框架的的永久變形；
1.4 壓力源：采用ZY6381-PC消防噴頭水壓密封和強度試驗機作壓力源。
2、符合標準：
符合GB5135.1-2019《自動噴水滅火系統 第1部分：灑水噴頭》第7.10節“工作載荷的確定和框架強度試驗”。
3、主要技術參數：
3.1變形量測量：采用變形量測量儀表，精度為0.001mm，量程為0-10mm；
3.2框架強度試驗：
3.2.1采用定量壓力機；
3.2.2壓力范圍：0~10KN;
3.2.3試驗力示值誤差：示值的±0.5%以內
3.2.4無級速度調節范圍：0.01—500mm/min
3.2.5有效拉伸空間（不含夾具）：500mm
3.2.6測試寬度：380mm
3.2.7功率：400W。
3.2.8采用松下伺服電機
3.2.9配滾珠絲桿
3.2.10傳感器：寧波柯力
