錐形量熱儀操作步驟以及操作界面
一、 實驗準備
1．根據標準制備試樣，并安裝好樣品。
2．檢查燃?xì)馐欠癯渥悖皶r(shí)補充燃?xì)狻?/span>
3．開機預熱設備兩個小時，并檢查設備工作正常。
4．滅火器等滅火裝置正常，以備實驗完成后滅火使用。
5．根據實驗需要，開啟對應的燃?xì)馇蜷y。
⑴．GBT 25207-2010 表面制品的實體房間火試驗方法
開啟墻角燃?xì)忾y，關閉中心點火燃?xì)忾y
⑵．GBT 27904-2011 火焰引燃家具和組件的燃燒性能試驗方法
開啟中心點火燃?xì)忾y，關閉墻角燃?xì)忾y
二、實驗步驟

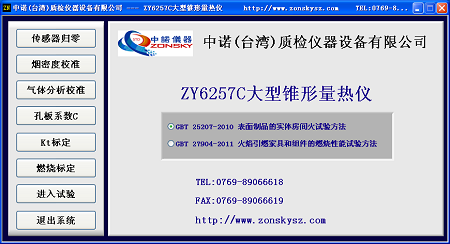

1．進入系統
進入系統軟件，如圖
2．日常校準

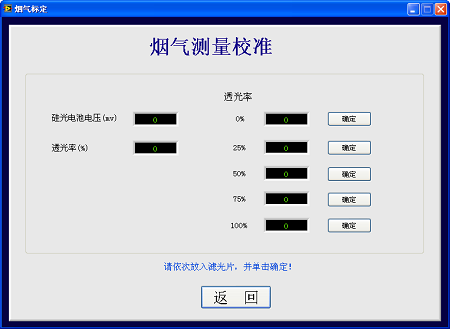

⑴．煙密度校準
點擊主界面【煙密度校準】進入煙密度校準程序，如圖2。
依次放入對應的濾光片單擊【確定】程序?qū)⒆詣?dòng)計算并校準煙氣測量裝置。
校準完成后單擊【返回】即可返回至程序主界面。

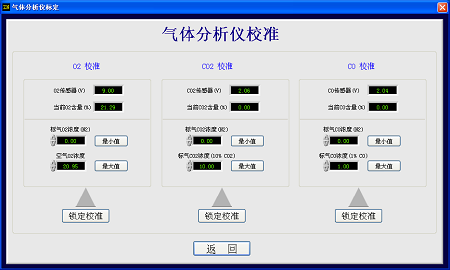

⑵．氣體分析儀校準
單擊主界面【氣體分析校準】進入氣體分析校準程序，如圖3。
① 氧分析儀校準
② 二氧化碳分析儀校準
③ 一氧化碳分析儀校準

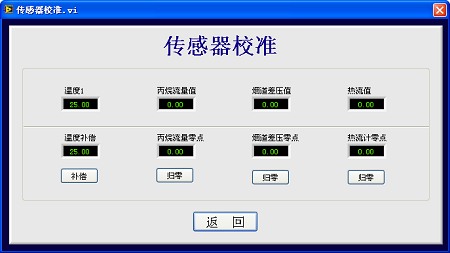

⑶傳感器校準
單擊主界面【傳感器校準】進入傳感器校準程序，如圖4。
儀器包含多個溫度傳感器，每個傳感器的補償溫度一致，以傳感器1溫度為基準，在常溫下參考實際溫度對其補償，以保證各個溫度的正確性。
⑷電子稱校準
在試樣未安裝于電子稱之前，單擊電子稱面板【置零】按鍵置零，除去試樣安裝架及無機板重量。

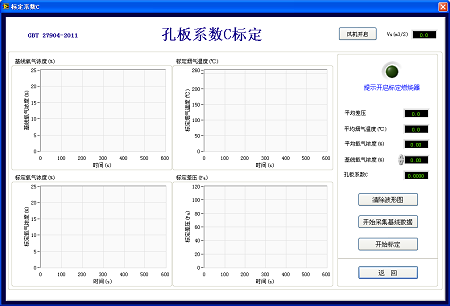

3．孔板系數C標定
此參數在實驗《GBT 27904-2011火焰引燃家具和組件的燃燒性能試驗方法》中使用。
單擊主界面【孔板系數C】進入孔板系數C標定程序，開始標定前先打開對應球閥，其他球閥保持關閉；將點火航空插頭插好，保證正常點火，如圖5。

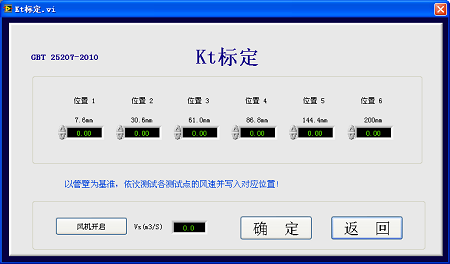

4．Kt標定
單擊【Kt標定】進入Kt標定程序，如圖6 。
開啟風機，調節風機流速至0.5 m/s。將熱線風速儀插入煙道測速孔內，根據程序指示位置點測試對應位置風速并記錄，填入對應位置點內，單擊【確定】程序自動計算出Kt值，標定完單擊【返回】可返回主界面。

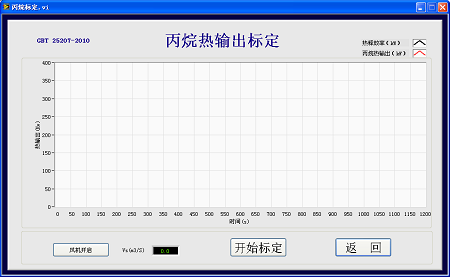

5．燃燒標定
此標定只針對實驗《GBT 25207-2010 表面制品的實體房間火試驗方法》
開始標定前先打開對應球閥，其他球閥保持關閉；將點火航空插頭插好，保證正常點火。
單擊【燃燒標定】進入燃燒標定程序，如圖 7。
6．進入實驗
實驗前先打開對應球閥，其他球閥保持關閉。

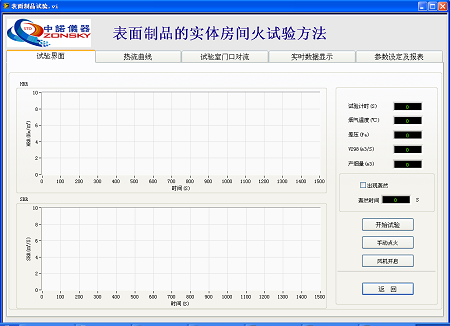

選中主界面單選框選項< GBT 25207-2010 表面制品的實體房間火試驗方法>，單擊【進入實驗】，即進入表面制品的實體房間火試驗程序，如圖8。
三、 實驗結束
1．確認無殘余火焰或用滅火器滅火至無火焰狀態，等待溫度降至常溫，清理試樣殘余。
2．清理設備，關閉電源。
3．關閉所有球閥，關閉氣源。
四、注意事項
1．定期檢查管路是否存有泄露現象、燃?xì)庑孤秷?bào)警器及燃?xì)饩o急切斷閥工作正常以保證安全。
2．實驗過程火勢猛烈，集煙罩處于高溫，請勿觸摸，試驗后請確認冷卻后再清理實驗燃燒殘余，以免燙傷。
3．實驗設備金屬制品較多，須注意劃傷、碰撞。
4．實驗使用的熱流計為重要儀器，且使用過程必須保證水冷裝置正常，水槽水容量充足；
試驗后維持一段水冷時間，等待實驗室內溫度降下后方可關閉水冷；實驗室清理后將保護蓋蓋好。（水冷裝置在進入表面制品實驗界面時自動開啟，退出時自動關閉）。
5．試驗過程球閥的通斷按實驗要求開啟，默認狀態應保持關閉狀態。
