ZY6248-PC 建筑構件耐火試驗垂直爐
ZY6248-PC建筑構件耐火試驗垂直爐,適用于安裝在垂直分隔構件開口處的防火門、防火卷簾總成、耐火磚、防火玻璃、防火隔墻、防火窗的耐火試驗。符合GB/T7633-2008《門和卷簾的耐火試驗方法》、ISO3008-2007《耐火試驗門和卷簾總成》以及GB/T9978.1-2008《建筑構件耐火試驗方法 第一部分:通用試驗要求》。
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
適用范圍:
ZY6248-PC建筑構件耐火試驗垂直爐,適用于安裝在垂直分隔構件開口處的防火門、防火卷簾總成、耐火磚、防火玻璃、防火隔墻、防火窗的耐火試驗。符合GB/T7633-2008《門和卷簾的耐火試驗方法》、ISO3008-2007《耐火試驗門和卷簾總成》以及GB/T9978.1-2008《建筑構件耐火試驗方法 第一部分:通用試驗要求》。
二、符合標準:
2.1 符合GB/T 9978.1-2008《建筑構件耐火試驗方法 第1部分 通用要求》標準要求;
2.2 符合GB/T12955-2008《防火門》耐火試驗標準;
2.3 符合GB/T7633-2008《門和卷簾的耐火試驗方法》耐火標準要求;
2.4 符合GB 16809—2008《防火窗》耐火標準要求;
2.5 符合GB/T 12513-2006《鑲玻璃構件耐火試驗方法》中垂直鑲玻璃構件耐火試驗標準;
2.6 符合GB/T 8478《鋁合金門窗》的耐火試驗標準;
2.7符合GB 15763.1-2009《建筑用安全玻璃 第1部分 防火玻璃》耐火試驗標
三、主要技術參數:
3.1燃氣控制部分:
3.1.1試驗爐使用灌裝液化石油氣作為燃料,采用多瓶管道安裝方式。即四瓶串聯為一組,二組共八瓶,自動化控制電路,試驗時當壓力低于設定值,液相切換閥會自動轉換到另一組,這樣可防止試驗中燃氣突然耗盡,使試驗中斷。
3.1.2為了使灌裝液化石油氣延長使用時間,采用氣化爐氣化把液化石油氣由液相轉化為氣相,使灌裝里液化石油氣充分燃燒。
3.1.3為了使氣化后燃氣充分燃燒,增加了空燃比例閥,自動調節空氣和燃氣的比例,可達到最佳燃燒熱值。
3.1.4燃料消耗量:100KG/h.

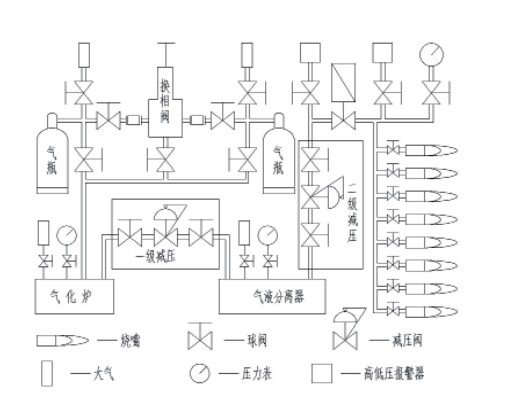

3.1.5燃氣控制部分氣路圖如下:
圖3燃氣控制部分結構圖
3.2壓力釋放系統:
3.2.1在爐體壁后側裝有排氣孔,連接到后面的煙道,將爐體內的煙氣排出,控制爐內壓力。爐內送風和排風采用15kw強力風機以及變頻器進行控制,其風量大小由程序自動控制以達到燃燒、壓力和排煙的要求。煙道室內部分采用USU310S耐高溫不銹鋼管,外部煙氣冷卻采用水蒸汽冷卻。
3.3所占地面積:
3.3.1要求樓層高7.5米以上,試驗爐、控制室、燃氣室以及制樣部分共計使用面積:275平方米以上。
3.3.2要求環境:通風良好,操作方便。周圍無易燃、易爆物品。
四、主要技術參數:
4.1儀器組成:耐火試驗爐、氣體流量測量系統、溫度測量系統和壓力測量及控制系統。
4.2耐火試驗爐:為垂直試驗爐,內尺寸3M(長)x3M(高)x1.25M(深)。
4.3爐體結構;爐體結構;爐子設計壽命為15年以上,爐子建造采用美國GOVMARK(哥馬克)技術。五層結構,內層為1300°C時,外層溫度為常溫;使用壽命長,內層的保溫材料(易損件)容易更換。五層結構,從外到里分別為:第一層為鋼結構框架;第二層用紅磚砌成外圍;第三層為耐火高溫石棉;第四層為耐火磚;第五層莫來石耐火高溫棉,耐火溫度達到1600°C。
4.4燒嘴:在兩側爐壁內嵌有10個高速燒嘴,兩側各5個。提供爐膛內升溫所需的熱量。
4.5燃氣和空氣管路:
4.5.1由電動執行器、蝶閥、空燃比例閥、二級減壓閥、手動蝶閥、點火控制器、壓力開關、燃氣超壓放散閥、氣化爐、燃氣氣液分離器、一級減壓閥、液相切換閥、燃氣壓力表、低壓表、球閥、燃氣泄漏報警器、不銹鋼軟管、燃氣高壓軟管等組成。
4.6煙氣收集:見圖4
4.6.1在爐膛頂上裝有錐形煙氣收集塔,收集爐膛前試樣試驗時泄漏的煙氣。
4.6.2風機功率:3kw,為強力吸煙風機。
4.6.3收集煙氣管道:采用直徑300mm的管路,直接連通壓力釋放系統。
4.6.4錐形收集塔:采用厚2.0mm,USU304不銹鋼板
4.7壓力的釋放:
4.7.1在爐體壁后側爐壁上裝有兩個排煙孔,連接到后面的煙道,將爐體內的煙氣排出控制壓力。
4.7.2壓力釋放管路:在爐膛內的部分采用耐高溫的直徑300mm,USU310S不銹鋼管,能耐高溫1300℃,在上開有手動閥作風冷卻。在爐膛外采用壁厚5mm的焊管。
4.7.3壓力釋放功率:AC380,15kw耐高溫的高壓風機。
4.7.4冷卻方式:采用風冷,冷卻管路3m左右,冷卻效果非常好。
4.8爐內壓力測量:
4.8.1爐內壓力測量:為T形測量探頭,測量精度±2pa.共三個。符合GB/T9978.1-2008標準。
4.8.2爐內壓力每間隔1 min記錄一次,記錄設備準確度為1 s,數據采集為3次/秒鐘。
4.8.3 T形測量探頭:采用USU310S耐高溫的不銹鋼管,從爐內穿過爐墻到達爐外,爐內和爐外的壓力保持同一水平高度。
4.8.4壓力變送器:高精度壓力傳感器,共三個。一個置于理論地面100 mm范圍內,一個置于門或卷簾高度三分之二處100 mm范圍內,一個置于門或卷簾頂部100 mm范圍內。測量壓力值為階梯壓力值,頂部壓力值試驗開始5分鐘之內為15pa±5pa,10分鐘后為17pa±3pa
4.9觀火孔:在爐體后側壁設有1個觀火孔,用來觀察試驗時試件受火面和火焰的情況。(見圖5)

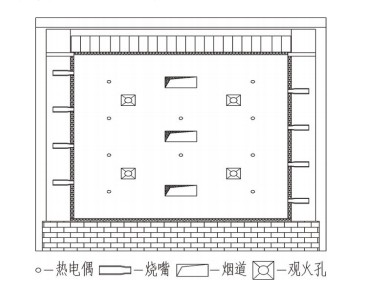

爐膛結構示意圖

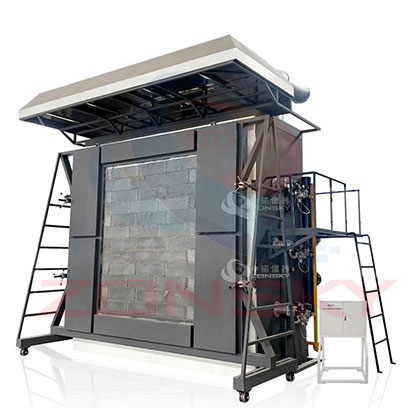

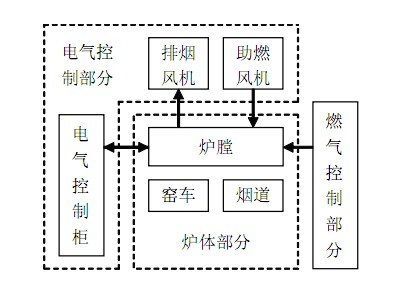

整體結構圖
4.10溫度測量系統:
4.10.1爐內熱電偶: 爐內采用符合GB/T 16839.1規定的絲徑為2.0MM的K型鎳鉻-鎳硅熱電偶,外罩耐熱不銹鋼套管,中間填裝耐熱材料,其熱端伸出套管的長度不少于25MM,共8支,溫度的準確度小于±15℃。
4.10.2背火面溫度測量:采用直徑為0.5MM熱電偶,熔焊在厚0.2MM,直徑為12MM的圓形銅片上,符合GB/T16839.1規定的大型鎳鉻-鎳硅的熱電偶,應覆蓋長、寬均為30MM厚度為2.0MM的石棉襯墊。共計30支。
4.10.2.1其中平均溫度測量:熱電偶為8支,適用于GB/T7633-2008和GB/T17428-2009。
4.10.2.2其中最高溫度測量:熱電偶為20支 能含蓋到最大門扇寬度1200mm的帶模楣板的雙扇門的測量。
4.10.3環境溫度測量:采用直徑為3.0MM的鎧裝熱電偶,符合GB/T16839.1規定的大型鎳鉻-鎳硅的K型熱電偶。
4.10.4移動溫度測量:采用手持紅外線測量儀測量。
4.11樣品裝置:采用推車,高3.5M,寬4.0M,車體設計四個地輪,共二套(雙開門和卷簾門)。
4.11 計算機控制系統:
4.11.1采用單片機控制加LABVIEW編程軟件。包括:主控界面,爐溫曲線界面,壓力顯示、試件溫度界面,歷史記錄界面和參數確定界面。
4.11.2 試驗記錄(3秒/次)按編號存儲,可隨時查詢;可以實時查看試驗報表打印效果,只需點擊開始、計算和保存等按鈕就可完成,使用簡便。
4.11.3 同時增加數據調取功能,可以加載以往的實驗數據進行從新計算并形成報告。
4.11.4品牌機一臺。
4.12 煙氣凈化系統:將爐內排出的廢氣,經過凈化后達到無污染狀態。
